तेजी से प्रोटोटाइप के लिए डेस्कटॉप 5 अक्ष सीएनसी मशीन

आधुनिक विनिर्माण के तेजी से विकसित होने वाले परिदृश्य में, डेस्कटॉप 5- एक्सिस सीएनसी मशीनें एक परिवर्तनकारी उपकरण के रूप में उभरी हैं, विशेष रूप से तेजी से प्रोटोटाइपिंग के लिए . इन कॉम्पैक्ट अभी तक अत्यधिक परिष्कृत उपकरणों को सटीक, बहुमुखी, और दक्षता के साथ संयोजन करने वालों को संकल्पित करने के लिए, और सटीकता .} यह लेख डेस्कटॉप 5- एक्सिस सीएनसी मशीनों की तकनीकी क्षमताओं, अनुप्रयोगों और बाजार की गतिशीलता की पड़ताल करता है, उद्योग के नेताओं और अभिनव समाधानों से अंतर्दृष्टि आकर्षित करता है . .







डेस्कटॉप का तकनीकी अवलोकन 5- एक्सिस सीएनसी मशीनें

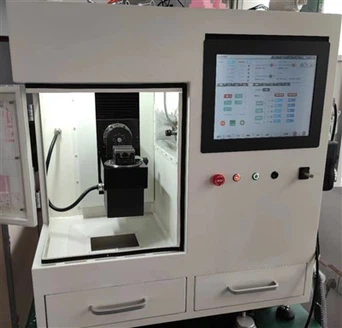

A डेस्कटॉप 5- एक्सिस सीएनसी मशीनएक कंप्यूटर-नियंत्रित मशीनिंग टूल है जो पांच कुल्हाड़ियों (x, y, z रैखिक अक्षों और दो घूर्णी अक्षों के साथ एक साथ आंदोलन को सक्षम करता है, आमतौर पर A और B या A और C) .} यह क्षमता जटिल ज्यामितीय के निर्माण की अनुमति देती है जो कि पारंपरिक 3- एक्सिस मशीन को प्राप्त नहीं कर सकती है, जैसा त्रुटि .



प्रमुख विनिर्देश और घटक

अक्ष विन्यास और यात्रा सीमा

रैखिक कुल्हाड़ियों (x, y, z):कॉम्पैक्ट मॉडल के लिए विशिष्ट यात्रा रेंज में x: 115 . 5 मिमी (4.55 इंच), y: 128.3 मिमी (5.05 इंच), और Z: 90.1 मिमी (3.55 इंच) शामिल हैं, जो छोटे से मध्यम आकार के प्रोटोटाइप के लिए उपयुक्त हैं।

घूर्णी कुल्हाड़ियों (ए, बी):ए-एक्सिस अक्सर -25 डिग्री से 135 डिग्री तक होता है, जबकि बी-एक्सिस निरंतर रोटेशन (-9999 डिग्री 9999 डिग्री तक) की अनुमति देता है, वर्कपीस .} के बिना मल्टी-एंगल मशीनिंग को सक्षम करता है।



परिशुद्धता और प्रदर्शन

बैकलैश और दोहराव:रैखिक अक्ष (x, y) आमतौर पर बैकलैश को 0 . 0005 के रूप में कम (12 . 7 μM) के रूप में प्रदर्शित करते हैं, जबकि घूर्णी अक्षों (ए, बी) में 0.01 डिग्री का बैकलैश होता है। रैखिक आंदोलनों के लिए पुनरावृत्ति 0.0002 (50.8 माइक्रोन) तक पहुंच सकती है, जिससे कई रनों में लगातार सटीकता सुनिश्चित होती है।

स्पिंडल और टूलींग:मशीनें हाई-स्पीड स्पिंडल (e . g ., 200 w Bldc motors) से लैस हैं, जो 50, 000 rpm तक सक्षम हैं



नियंत्रण प्रणाली और संगतता

सॉफ्टवेयर एकीकरण:अधिकांश मॉडल मानक जी-कोड को स्वीकार करते हैं, जो सीएडी/सीएएम सॉफ्टवेयर के साथ मूल रूप से एकीकृत करते हैं जैसे कि फ्यूजन 360, सॉलिडवर्क्स, या मास्टरकैम .

कनेक्टिविटी:ईथरनेट, यूएसबी, और मिनी-यूएसबी पोर्ट आसान डेटा ट्रांसफर और मशीन मॉनिटरिंग को सक्षम करते हैं, जबकि सहज ज्ञान युक्त इंटरफेस (e . g ., टेक्सास इंस्ट्रूमेंट्स आर्म कॉर्टेक्स A8 प्रोसेसर) सभी कौशल स्तरों पर उपयोगकर्ताओं के लिए ऑपरेशन को सरल करें .}


तेजी से प्रोटोटाइप के लिए लाभ

रैपिड प्रोटोटाइपिंग स्पीड, सटीकता, और इटरेट डिजाइन करने की क्षमता जल्दी से . की मांग करता हैमिनी डेस्कटॉप 5 अक्ष सीएनसी मशीनइन क्षेत्रों में एक्सेल, पारंपरिक मशीनिंग विधियों पर अलग -अलग लाभों की पेशकश:

1. कम सेटअप समय और मल्टी-एंगल मशीनिंग

3- एक्सिस मशीनों के विपरीत, जिसमें अलग -अलग कोणों के लिए मैनुअल रिपोजिशनिंग की आवश्यकता होती है, 5- एक्सिस सिस्टम एक ही सेटअप में एक वर्कपीस के कई चेहरों को मशीन कर सकते हैं . यह लीड टाइम्स को कम कर देता है और दोहराए जाने वाले फिक्स्टिंग के लिए एक बार दोहराया जाता है। भागो, अलग संचालन की आवश्यकता को समाप्त करना .



2. बढ़ाया ज्यामितीय जटिलता

एक साथ 5- एक्सिस आंदोलन कार्बनिक आकृतियों, अंडरकट्स, और जटिल विवरणों के निर्माण के लिए अनुमति देता है जो कम कुल्हाड़ियों के साथ असंभव हैं . यह विशेष रूप से मोटरोटिव और उपभोक्ता इलेक्ट्रॉनिक्स जैसे उद्योगों में मूल्यवान है, जहां एरोडायनामिक डिजाइन या ईर्गोनोमिक प्रोटोटाइप की आवश्यकता होती है, मल्टी-सांस्फ्रास की आवश्यकता होती है।



3. सामग्री दक्षता और लागत बचत

सटीक, मल्टी-एक्सिस कटौती को सक्षम करके, ये मशीनें भौतिक अपशिष्ट . को कम से कम करती हैं, इसके अलावा, इन-हाउस में कार्यात्मक प्रोटोटाइप का उत्पादन करने की क्षमता बाहरी आपूर्तिकर्ताओं पर निर्भरता को कम करती है, लागत को कम करने और स्टार्टअप या छोटे व्यवसायों के लिए फीडबैक लूप में तेजी लाने के लिए, यह आवश्यक है कि बड़े पैमाने पर काम करें परिणाम .



4. बहुमुखी सामग्री संगतता

डेस्कटॉप 5- एक्सिस सीएनसी मशीनें सामग्री की एक विस्तृत श्रृंखला को संसाधित कर सकती हैं, जिनमें शामिल हैं:



धातु:एल्यूमीनियम (6061), स्टेनलेस स्टील (303), टाइटेनियम (G5) .

गैर-धातु:मशीन करने योग्य मोम, एसिटल, प्लास्टिक, और कंपोजिट .
यह बहुमुखी प्रतिभा उन्हें विभिन्न प्रोटोटाइप की जरूरतों के लिए उपयुक्त बनाती है, चिकित्सा प्रत्यारोपण (बायोकंपैटिबल सामग्री की आवश्यकता) से गहने डिजाइन (कीमती धातुओं का उपयोग करके) . तक



उद्योगों के अनुप्रयोग

डेस्कटॉप 5- एक्सिस सीएनसी मशीनों की अनुकूलनशीलता ने विभिन्न क्षेत्रों में अपने गोद लेने को संचालित किया है, प्रत्येक अपनी अनूठी क्षमताओं का लाभ उठाते हैं:





1. एयरोस्पेस और ऑटोमोटिव

मामलों का उपयोग करें:मशीनिंग लाइटवेट टरबाइन ब्लेड, इंजन घटक, और वायुगतिकीय प्रोटोटाइप .

उदाहरण:एक छोटा एयरोस्पेस फर्म पवन सुरंग परीक्षण के लिए विमान भागों के स्केल-डाउन मॉडल बनाने के लिए एक 5- एक्सिस मशीन का उपयोग कर सकता है, पूर्ण पैमाने पर उत्पादन से पहले संरचनात्मक अखंडता और प्रदर्शन सुनिश्चित करना .}



2. मेडिकल डिवाइस विनिर्माण

मामलों का उपयोग करें:डेंटल प्रोस्थेटिक्स (मुकुट, पुल), सर्जिकल इम्प्लांट, और माइक्रोफ्लुइडिक डिवाइसेस . का निर्माण करना

सटीक आवश्यकताएँ:चिकित्सा उद्योग तंग सहिष्णुता की मांग करता है (e . g ., 0 . 005 in / 0.127 मिमी), जो 5- अक्ष मशीनें लगातार मिलती हैं, कस्टम उपकरणों की उचित फिट और कार्यक्षमता सुनिश्चित करती हैं।



3. गहने और उपभोक्ता इलेक्ट्रॉनिक्स

गहने डिजाइन:जटिल पैटर्न, फिलिग्री, और कस्टम सेटिंग्स को सटीकता के साथ मिलाया जा सकता है, मैनुअल श्रम को कम करना और डिजाइन स्थिरता को बढ़ाना {{०}}

इलेक्ट्रॉनिक्स:कनेक्टर्स, हाउसिंग और हीट सिंक जैसे छोटे घटकों को प्रोटोटाइप करना, जहां लघु और थर्मल प्रदर्शन महत्वपूर्ण हैं .


4. शिक्षा और अनुसंधान

शैक्षणिक सेटिंग्स:विश्वविद्यालय और तकनीकी स्कूल सीएडी/सीएएम प्रोग्रामिंग, उन्नत मशीनिंग तकनीकों, और औद्योगिक डिजाइन . को पढ़ाने के लिए डेस्कटॉप सीएनसी मशीनों का उपयोग करते हैं।

रिसर्च लैब्स:नवीन सामग्री या यांत्रिक प्रणालियों के प्रोटोटाइप के लिए उपयोग किया जाता है, जैसे कि रोबोटिक्स के लिए हल्के कंपोजिट या IoT उपकरणों के लिए कस्टम सेंसर .



5. छोटे पैमाने पर और कस्टम विनिर्माण

आला उत्पादन:कारीगर और छोटे व्यवसाय इन मशीनों का उपयोग अनुकूलित उत्पाद बनाने के लिए करते हैं, वास्तुशिल्प मॉडल से लेकर व्यक्तिगत उपभोक्ता वस्तुओं तक . उदाहरण के लिए, एक डिज़ाइन स्टूडियो अद्वितीय ज्यामिति . के साथ सीमित-संस्करण फर्नीचर घटकों का उत्पादन कर सकता है।

तेजी से पुनरावृत्ति:स्टार्टअप जल्दी से प्रोटोटाइप का परीक्षण और परिष्कृत कर सकते हैं, नए उत्पादों के लिए समय-से-बाजार को कम कर सकते हैं . एक एकल मशीन कई डिज़ाइन संशोधनों को संभाल सकती है, महंगा टूलिंग परिवर्तनों की आवश्यकता को समाप्त कर देता है .}



बाजार परिदृश्य और प्रमुख खिलाड़ी

डेस्कटॉप 5- एक्सिस सीएनसी मशीन मार्केट नवाचार और कॉम्पैक्ट, उच्च-सटीक समाधानों के लिए मांग से प्रेरित है, . दो उल्लेखनीय खिलाड़ियों में शामिल हैं:



1. पेंटा मशीन सह . (पूर्व में पॉकेट नेकां)

उत्पाद फोकस:V 2-50 chb/chk जैसे मॉडल पोर्टेबिलिटी और बहुमुखी प्रतिभा पर जोर देते हैं, एक कॉम्पैक्ट फुटप्रिंट (17 . 5 x 12.5 में) और 10 किलो पेलोड क्षमता के साथ।

बाजार में उपस्थिति:भारत में और विश्व स्तर पर कैड मेच इंजीनियरिंग जैसे भागीदारों के माध्यम से, अनुसंधान संस्थानों, शैक्षिक सुविधाओं और छोटे निर्माताओं के लिए खानपान .

प्रमुख विशेषताऐं:5- एक्सिस एक साथ आंदोलन, स्पिंडल ओवरराइड क्षमताओं, और एक 1- वर्ष की वारंटी, उन्हें पेशेवर और शैक्षिक उपयोग . दोनों के लिए सुलभ बना रहा है।



2. शिनशान तकनीक



https: // www . xslightings . com/


उत्पाद रेंज:डेस्कटॉप प्रदान करता है5- एक्सिस सीएनसी मशीनें3 डी प्रिंटर और स्कैनर के साथ, दंत चिकित्सा, डिजाइन और शिक्षा जैसे उद्योगों को लक्षित करें .

विश्वव्यापी पहुँच:19 देशों और 48 शाखाओं में वितरकों के साथ, शिनशान स्थानीयकृत समर्थन और अनुकूलन पर जोर देता है, मशीनों को विशिष्ट ग्राहक की जरूरतों (ई . g ., टूल चेंजर्स, कूलेंट सिस्टम) . . {

नवाचार फोकस:उन्नत नियंत्रण प्रणालियों और ऊर्जा-कुशल डिजाइनों को एकीकृत करता है, उच्च परिशुद्धता . को बनाए रखते हुए परिचालन लागत को कम करता है




चुनौतियां और विचार

जबकि डेस्कटॉप 5- एक्सिस सीएनसी मशीनें महत्वपूर्ण लाभ प्रदान करती हैं, संभावित उपयोगकर्ताओं को निम्नलिखित विचारों के बारे में पता होना चाहिए:

कार्यक्षेत्र सीमाएं:छोटी यात्रा सीमा बड़े पैमाने पर परियोजनाओं के अनुरूप नहीं हो सकती है, प्रोटोटाइप आयामों के सावधानीपूर्वक मूल्यांकन की आवश्यकता है .

तकनीकी विशेषज्ञता:प्रोग्रामिंग कॉम्प्लेक्स 5- एक्सिस टूलपैथ्स को सीएडी/सीएएम सॉफ्टवेयर में प्रवीणता की आवश्यकता होती है, उपयोगकर्ताओं के लिए आवश्यक प्रशिक्षण की आवश्यकता होती है।

अग्रिम लागत:जबकि औद्योगिक पैमाने की तुलना में अधिक सस्ती5- अक्ष मशीनें, डेस्कटॉप मॉडल अभी भी एक महत्वपूर्ण निवेश का प्रतिनिधित्व करते हैं (मूल्य निर्धारण मॉडल और आपूर्तिकर्ता द्वारा भिन्न होता है) .


भविष्य की रुझान

डेस्कटॉप का भविष्य 5- एक्सिस सीएनसी मशीनें आगे की लघु, (स्मार्ट इंटीग्रेशन), और एक्सेसिबिलिटी . प्रमुख रुझानों में शामिल हैं:

एआई और स्वचालन:भविष्य कहनेवाला रखरखाव, टूलपैथ अनुकूलन, और वास्तविक समय त्रुटि सुधार के लिए कृत्रिम बुद्धिमत्ता का एकीकरण .

हाइब्रिड निर्माण प्रणाली:3 डी प्रिंटिंग (e . g ., additive- पर्याप्त हाइब्रिड मशीनों) के साथ CNC मशीनिंग को मिलाकर एक ही सेटअप में बहु-सामग्री प्रोटोटाइप बनाने के लिए .}

विस्तारित सामग्री विकल्प:कार्बन फाइबर कंपोजिट और उच्च तापमान मिश्र धातुओं जैसे उन्नत सामग्री को संसाधित करने में सक्षम मशीनों का विकास .



निष्कर्ष

डेस्कटॉप 5- एक्सिस सीएनसी मशीनों ने एयरोस्पेस इनोवेशन से एक कॉम्पैक्ट पैकेज . में सटीक, बहुमुखी प्रतिभा और दक्षता प्रदान करके तेजी से प्रोटोटाइप में क्रांति ला दी है। रचनाकारों और इंजीनियरों ने विचारों को वास्तविकता में तेजी से चालू करने के लिए . व्यवसायों और संस्थानों के लिए एक प्रतिस्पर्धी परिदृश्य में आगे रहने की कोशिश की, एक डेस्कटॉप में निवेश करना 5- एक्सिस सीएनसी मशीन केवल एक विकल्प नहीं है .
